地?zé)嵊?jì)算器團隊于今日發布了“地?zé)嵊?jì)算器V4.0”，相較于V3.4，實現了以下更新：1. ORC地?zé)岚l(fā)電模塊：可一鍵自動計算ORC地?zé)岚l(fā)電系統關鍵性能指標。

關鍵詞 |中科院 地?zé)嵊?jì)算器

共2355字 | 建議閱讀時間10分鐘

作者 | 地?zé)嵊?jì)算器團隊

地?zé)嵊?jì)算器（Geothermalkits）簡介

地?zé)嵊?jì)算器是一款用于地?zé)崮荛_(kāi)發利用過程中的計算軟件，能夠一鍵實現資源量、采灌井距優化、深井換熱模擬、碳減排量和靜態地層溫度預測等的計算，以降低數值模擬和其他復雜數學運算在地?zé)犷I(lǐng)域工程應用中的難度，致力于實現“人人都能數值模擬”。

地?zé)嵊?jì)算器是在華捷地?zé)釡厝菏抗ぷ髡緦＜?、中?guó)科學院汪集暘院士指導下，由華捷地?zé)釡厝菏抗ぷ髡緦＜?、中?guó)科學院地質與地球物理研究所孔彥龍研究員領銜，聯合田小明（代爾夫特理工大學博士）、黃永輝（德累斯頓工業大學/亥姆霍茲環境研究中心博士）、蔡皖龍（西安交通大學博士）、陳超凡（德累斯頓工業大學/亥姆霍茲環境研究中心博士）、劉昌為（斯坦福大學博士后）、于淼（天津大學-雷克雅未克大學碩士）、孟博言（德累斯頓工業大學/亥姆霍茲環境研究中心博士）和邵亥冰（亥姆霍茲環境研究中心研究員）等一批國內熱衷于地?zé)崮M事業的青年科技工作者共同完成。

地?zé)嵊?jì)算器4.0版本功能簡介

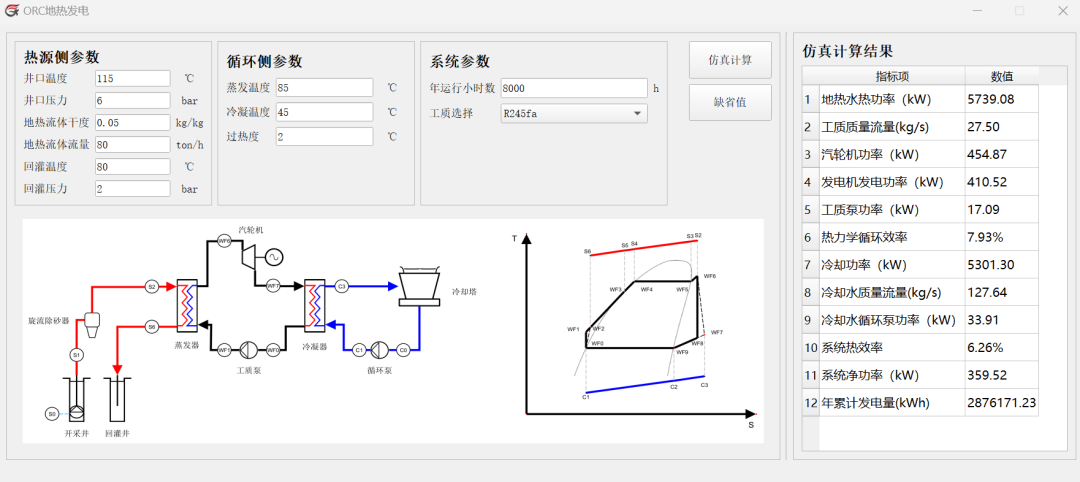

01/ORC地?zé)岚l(fā)電模塊

針對中低溫地?zé)豳Y源，采用有機朗肯循環（ORC）技術，實現地?zé)岚l(fā)電利用方案的仿真計算。有機朗肯循環技術近年來已被廣泛應用于中低溫地?zé)岚l(fā)電，該模塊通過用戶輸入地?zé)峋跍囟取⒘髁康然A(chǔ)參數，利用ORC系統熱力學模型計算出系統的潛在發電量和發電效率。用戶無需復雜的技術背景，只需輸入基本的地?zé)豳Y源參數，即可一鍵實現地?zé)岚l(fā)電潛力的快速評估。該工具適用于前期項目評估和資源開發潛力的快速篩選，進而為項目的可行性研究和工程設計提供支持。該模塊由于淼、田小明、孟博言、陳超凡共同開發。

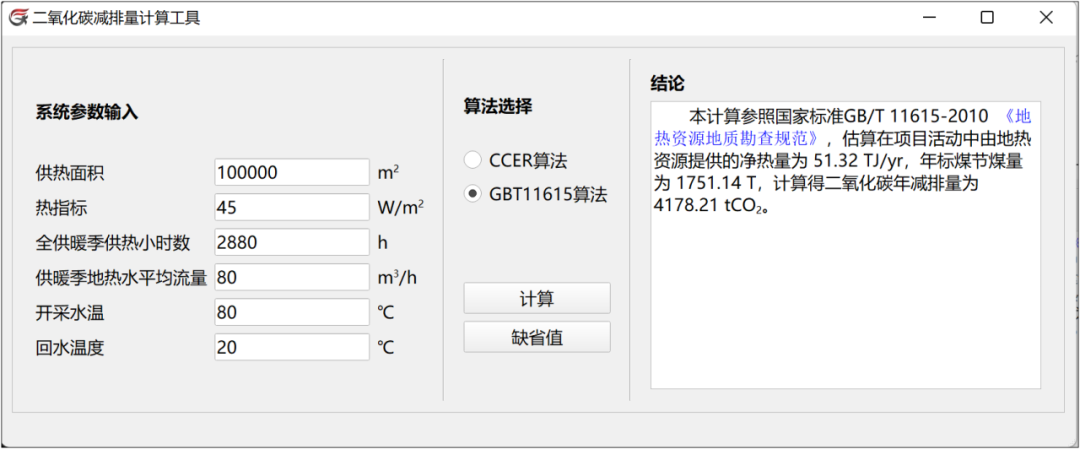

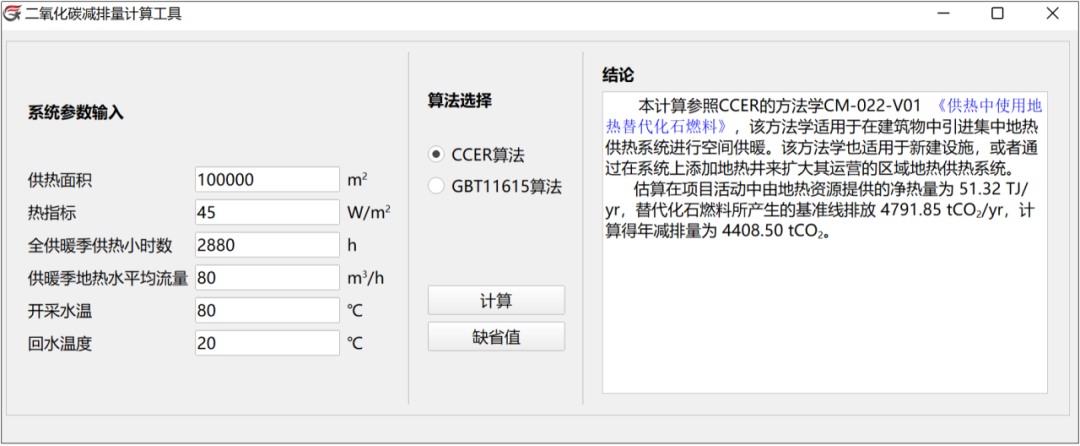

02/二氧化碳減排量計算模塊

參考了聯合國氣候變化框架公約（UNFCCC）下“清潔發展機制（CDM）”相關工具，國家核證自愿減排量（CCER）項目方法學CM-022-V01《供熱中使用地?zé)崽娲剂稀泛蛧?guó)家推薦標準GB/T 11615-2010《地?zé)豳Y源地質勘查規范》中的方法學，用于計算供熱系統中使用地?zé)崮芴娲茉此a(chǎn)生的二氧化碳減排量，并能適用于淺層地?zé)岷椭猩顚拥責醿刹煌愋偷墓嵯到y(tǒng)。該模塊由于淼、田小明和蔡皖龍共同開發。

03/靜態地層溫度預測模塊

由于鉆井液、泥漿等擾動影響，通過井底溫度來獲取真實地層溫度過程中需要多次關井、多次測量才能確保其準確性，然而由于井下擾動較大，關井時間有的需要幾天、甚至幾個月才能趨近穩定，時間、人員、設備成本較高，該模塊能夠?qū)崿F(xiàn)低成本快速地層溫度的近真實預測。該模塊由田小明和劉昌為共同開發。

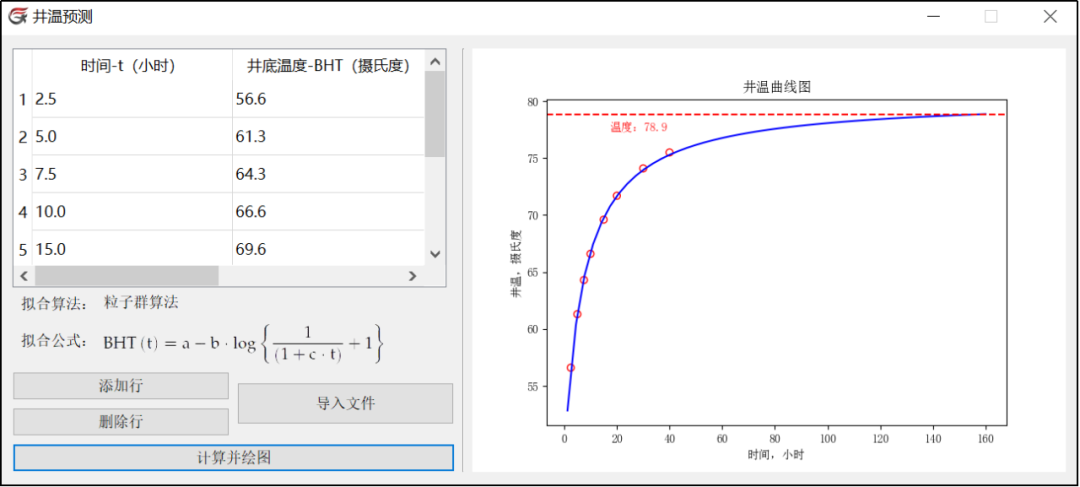

上圖中漸近線（紅色虛線）代表關井時間趨近無窮大時的井底溫度，也就是接近真實的靜態底層溫度

04/U型井換熱模塊

地?zé)嵊?jì)算器的“U型井換熱”模塊實現了對中深層U型管式取熱不取水換熱器取熱過程的動態長期模擬。該模塊采用OGS-6數值算法（雙連續介質有限元法）作為計算內核，可實現針對地埋管及其周圍三維耦合巖土的動態傳熱計算。同時借助GMSH軟件方法實現了網格自動剖分，在不影響計算精度的情況下，極大地減少了模型所需網格數量。目前模型運行時間縮減到約20分鐘/取熱運行年，運行效率相比傳統三維數值模擬提高了數十倍。該模塊由蔡皖龍，田小明，陳超凡開發。

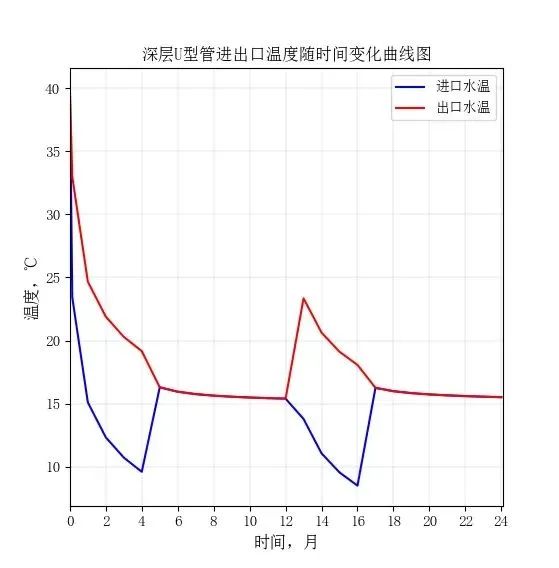

深層U型管進出口溫度隨時間變化曲線圖

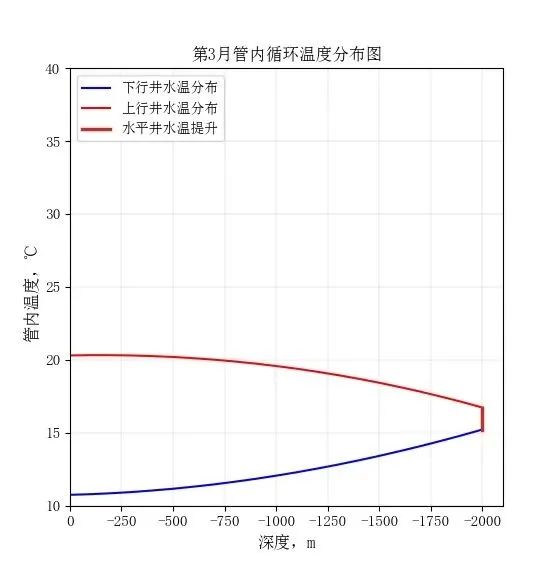

第3月管內循環溫度分布圖

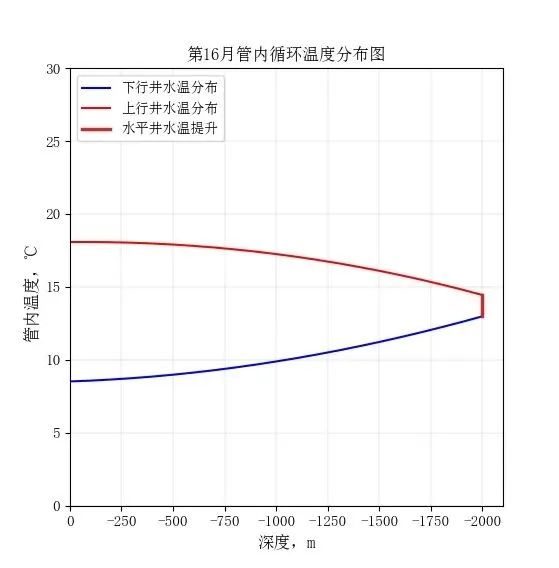

第16月管內循環溫度分布圖

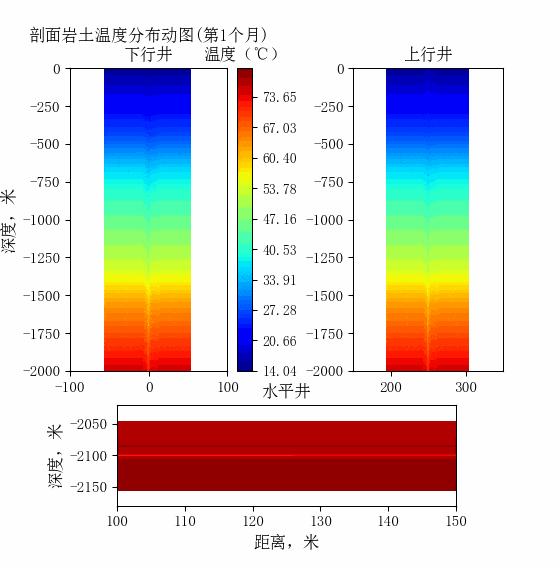

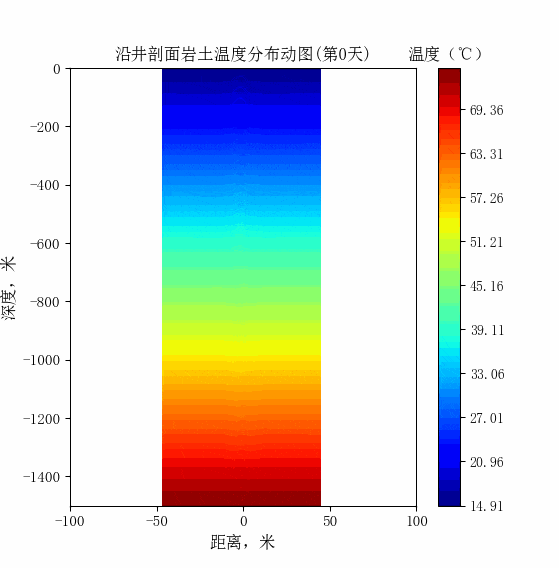

剖面溫度分布動圖

05/深井換熱模塊

地?zé)嵊?jì)算器的“深井換熱”模塊，主要是對同軸管深層取熱不取水模型進行模擬，耦合了雙連續介質法（即換熱井和周圍巖體），實現了網格剖分自動化，極大地減少了模型的網格數量，讓以往模型的運行完成時間從幾天縮減到幾個小時之內，運行效率提高了近十倍。該模塊由田小明，黃永輝，孔彥龍開發。

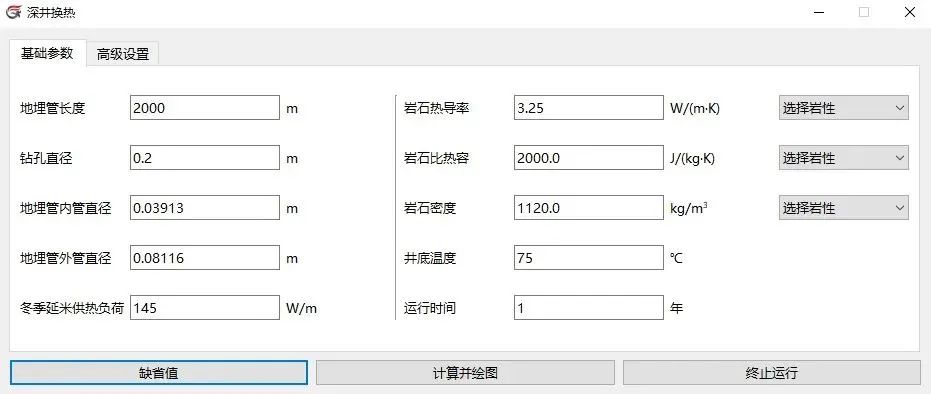

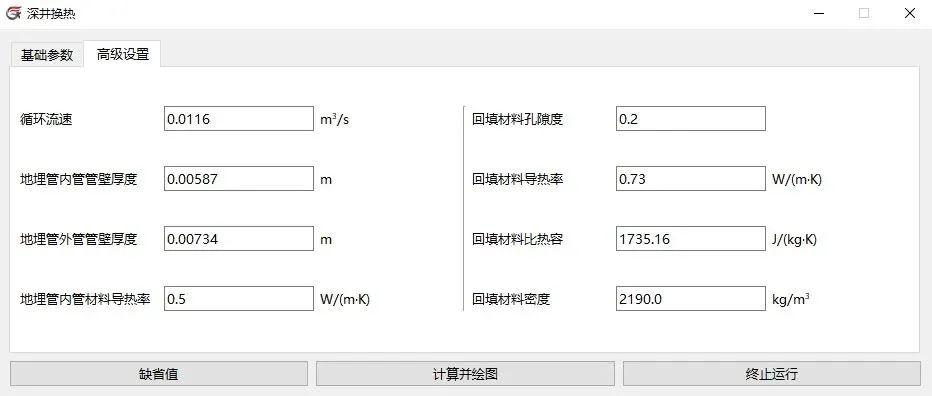

一鍵實現深井換熱模擬

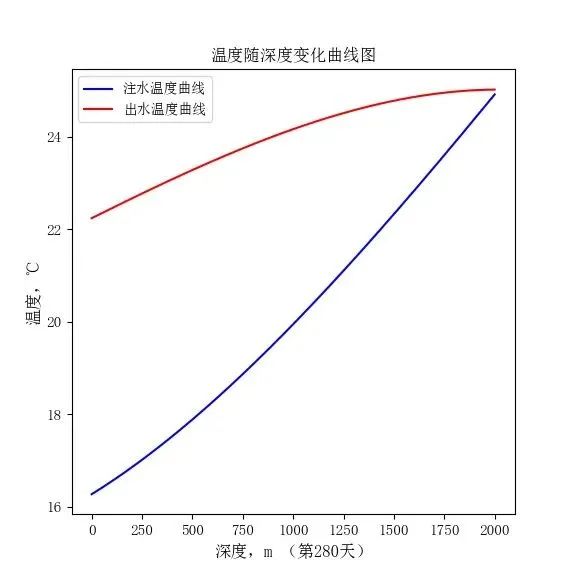

溫度隨深度變化曲線圖

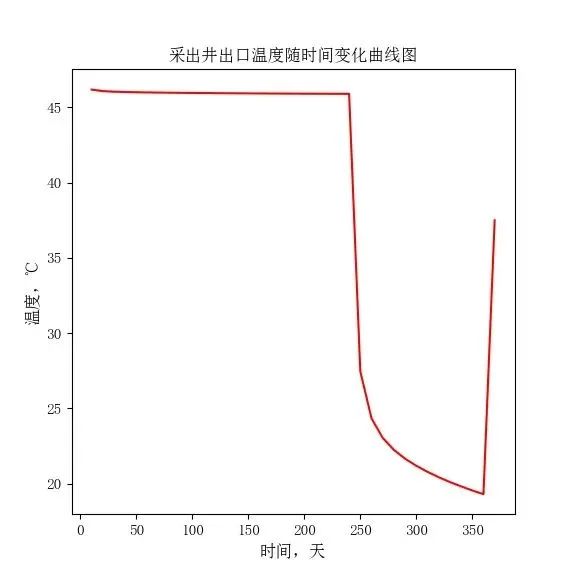

采出井出口溫度隨時間變化曲線圖

06/井間距優化模塊

該模塊采用了Kong et al. (2017)中所提出的算法，是以地?zé)釋?duì)井(Doublet)為模型進行對井井距優化模擬計算，井間距優化模塊可以輔助地?zé)豳Y源開發的決策者進行熱田生產管理。該模塊由孔彥龍，田小明，黃永輝和劉昌為開發。

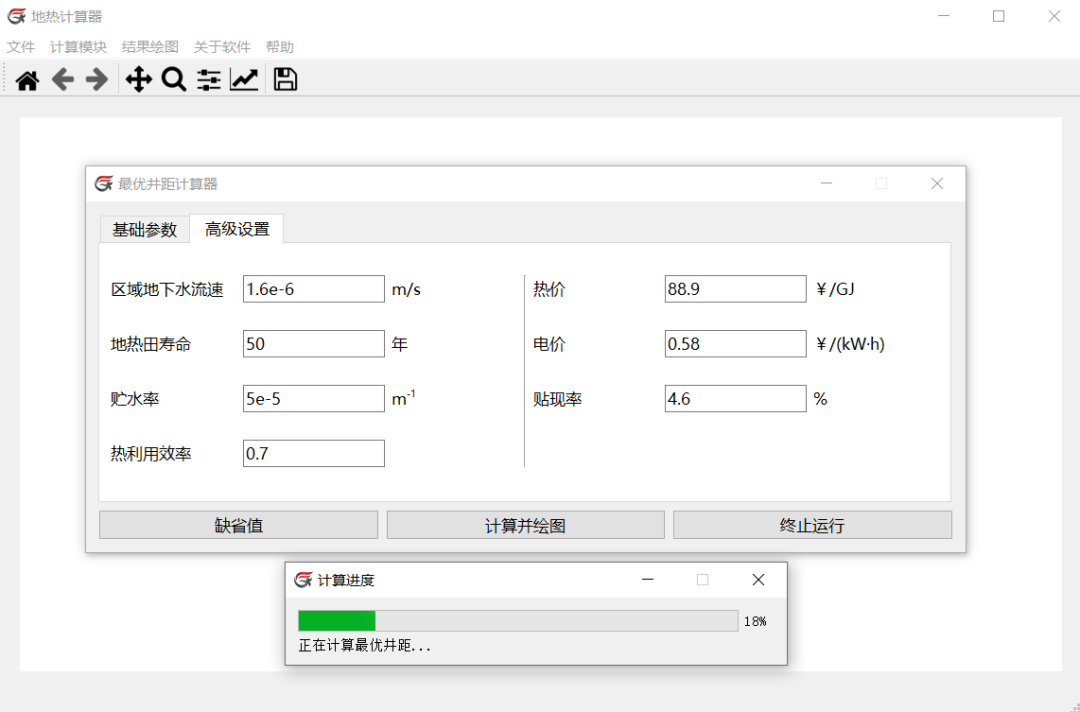

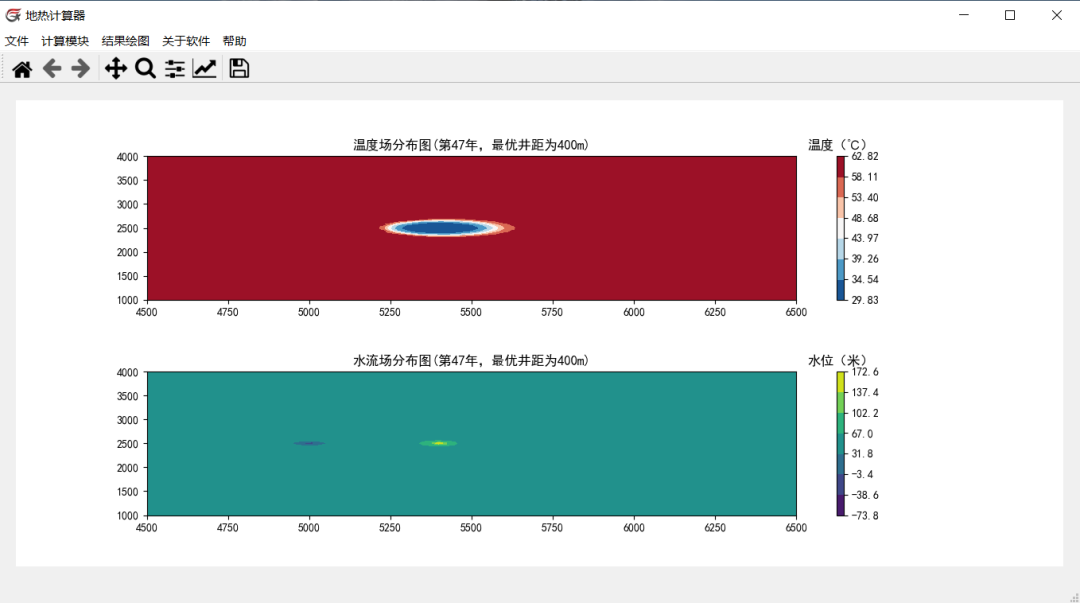

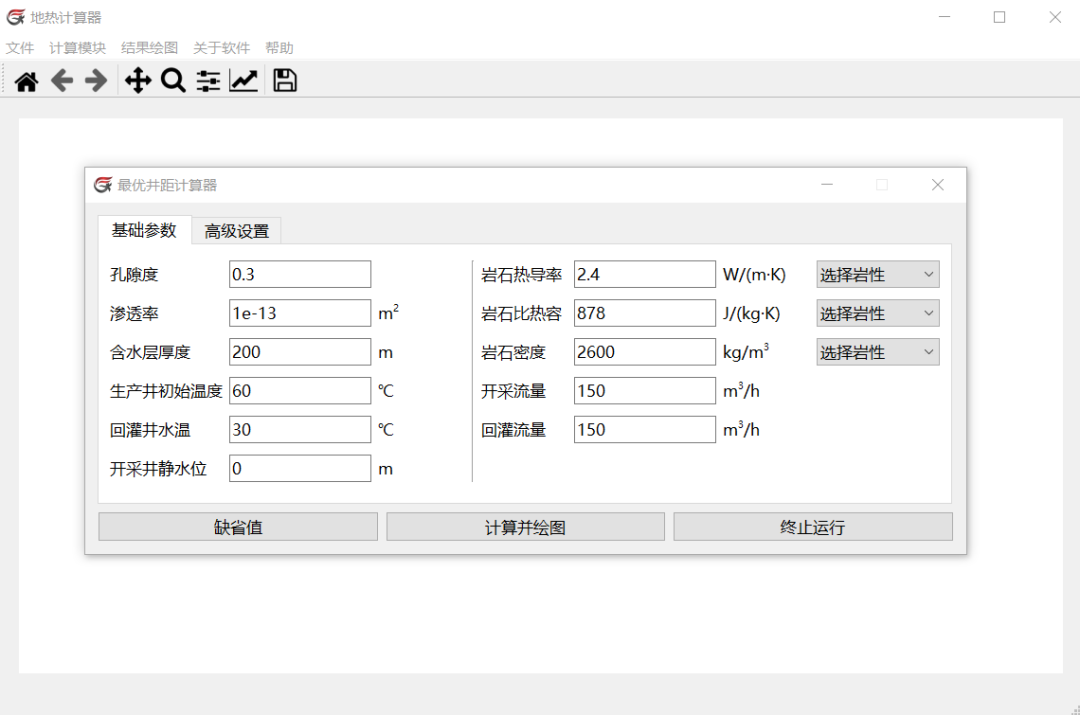

一鍵實現井間距優化

07/資源評價模塊

該模塊主要是對地?zé)醿?chǔ)層進行簡單的地質建模并計算地?zé)豳Y源量，由汪勝和田小明開發。

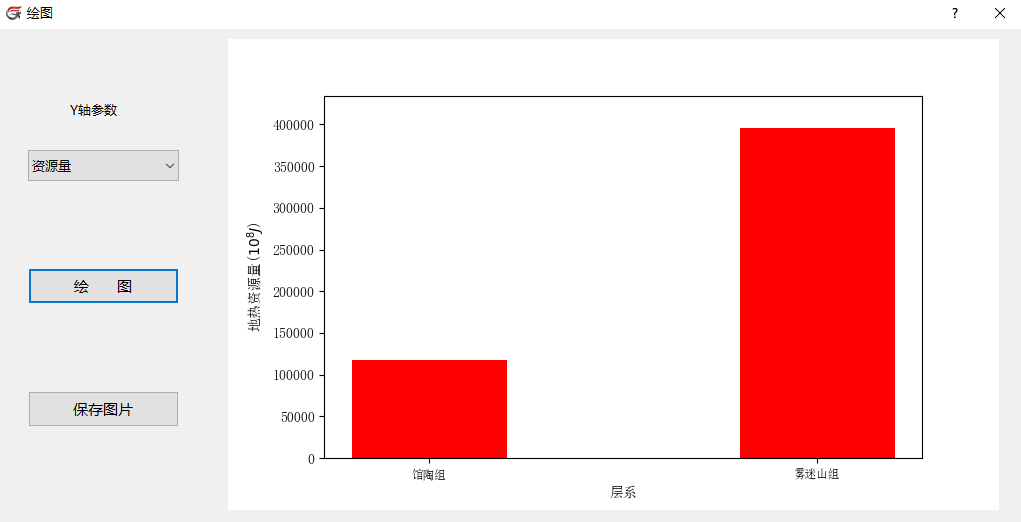

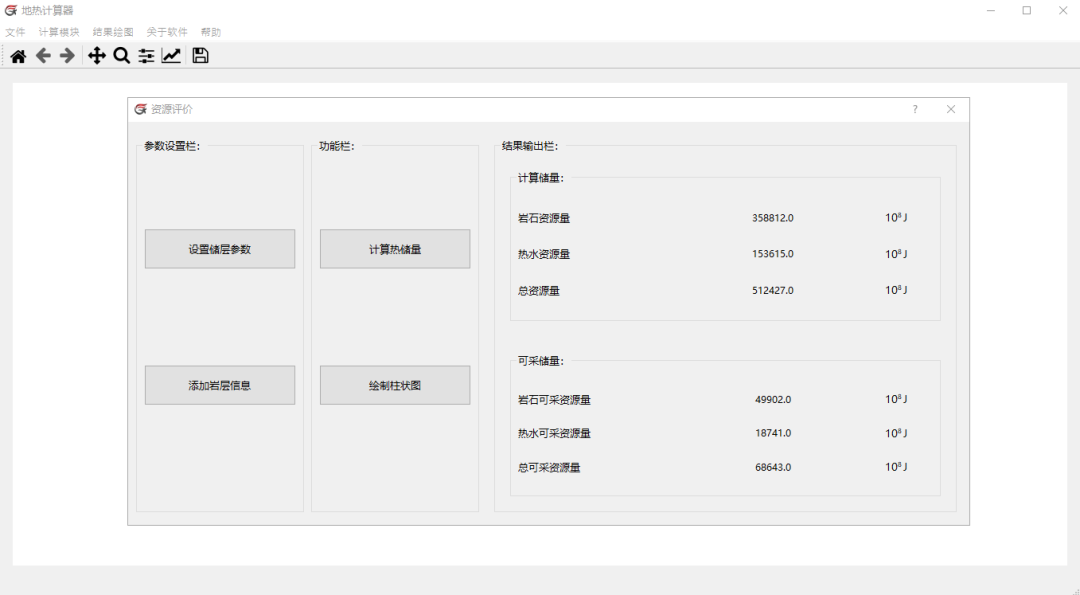

一鍵實現地?zé)豳Y源評價

08/淺層地?zé)崮K

該模塊主要用于淺層地?zé)豳Y源利用的模擬，可以快速生成地層溫度分布圖、溫度與時間變化關系曲線，該模塊由田小明，陳瀧，邵亥冰和孔彥龍開發。

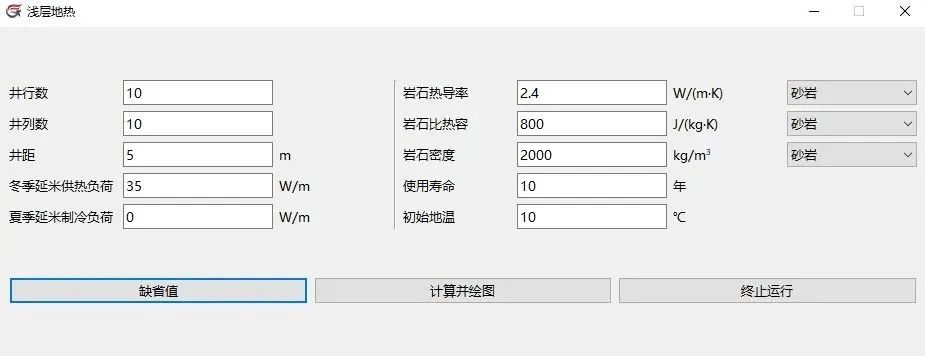

一鍵實現淺層地?zé)崮M

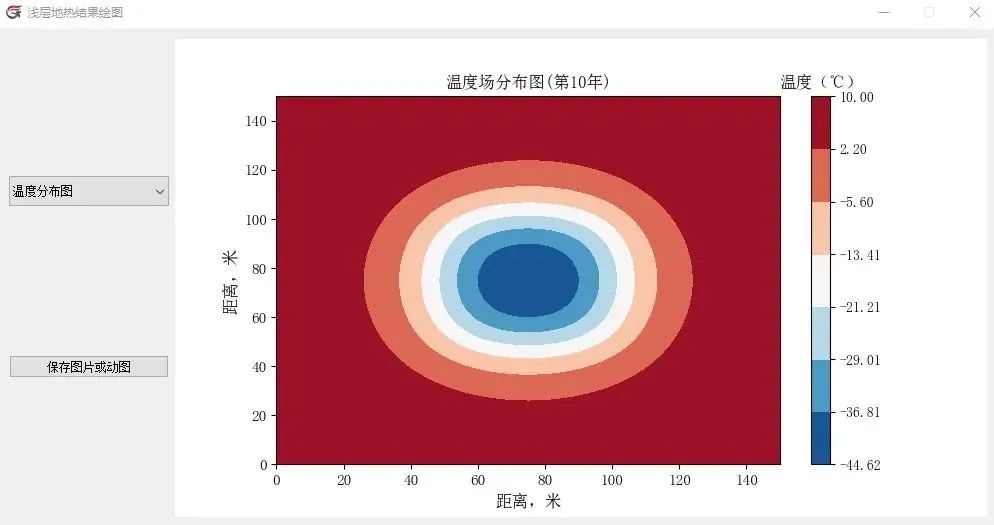

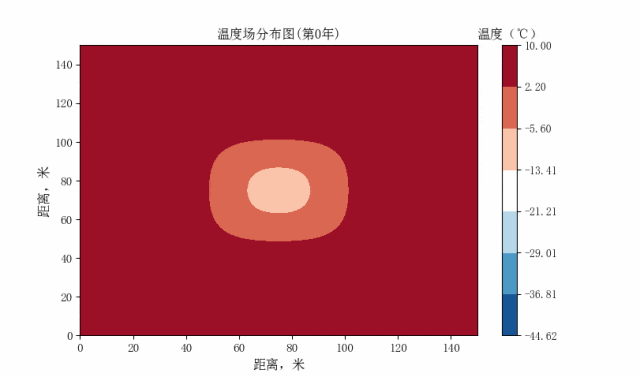

溫度場隨時間變化分布圖

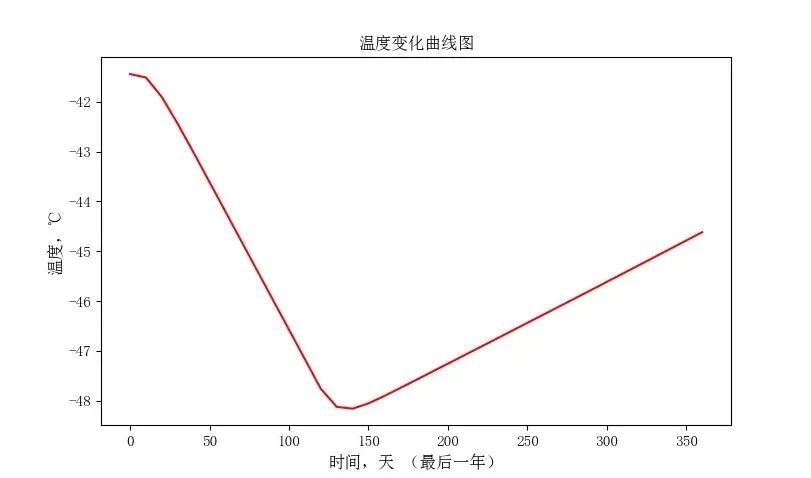

最后一年溫度隨時間變化圖

參考文獻

[1] Kong, Yanlong, Zhonghe Pang, Haibing Shao, and Olaf Kolditz. "Optimization of well-doublet placement in geothermal reservoirs using numerical simulation and economic analysis." Environmental Earth Sciences 76, no. 3 (2017): 118.[2] Kolditz O, Bauer S, Bilke L, Bottcher N, Delfs JO, Fischer T, Gorke UJ, Kalbacher T, Kosakowski G, McDermott CI, Park CH, Radu F, Rink K, Shao H, Shao HB, Sun F, Sun YY, Singh AK, Taron J, Walther M, Wang W, Watanabe N, Wu N, Xie M, Xu W, Zehner B (2012) OpenGeoSys: an open-source initiative for numerical simulation of thermo-hydro-mechanical/chemical (THM/C) processes in porous media. Environ Earth Sci, 67:589–599.[3] Al-Khoury, Rafid, T. K?lbel, and R. Schramedei. "Efficient numerical modeling of borehole heat exchangers." Computers & Geosciences 36.10 (2010): 1301-1315.[4] Chen, Chaofan, Haibing Shao, Dmitri Naumov, Yanlong Kong, Kun Tu, and Olaf Kolditz. "Numerical investigation on the performance, sustainability, and efficiency of the deep borehole heat exchanger system for building heating." Geothermal Energy 7, no. 1 (2019): 1-26.[5] Chen, Chaofan, Wanlong Cai, Dmitri Naumov, Kun Tu, Hongwei Zhou, Yuping Zhang, Olaf Kolditz, and Haibing Shao. "Numerical investigation on the capacity and efficiency of a deep enhanced U-tube borehole heat exchanger system for building heating." Renewable Energy 169 (2021): 557-572.[6] Chen, Shuang, Wanlong Cai, Francesco Witte, Xuerui Wang, Fenghao Wang, Olaf Kolditz, and Haibing Shao. "Long-term thermal imbalance in large borehole heat exchangers array–A numerical study based on the Leicester project." Energy and Buildings 231 (2021): 110518.[7] Cai, Wanlong, Fenghao Wang, Shuang Chen, Chaofan Chen, Jun Liu, Jiewen Deng, Olaf Kolditz, and Haibing Shao. "Analysis of heat extraction performance and long-term sustainability for multiple deep borehole heat exchanger array: A project-based study." Applied Energy 289 (2021): 116590.[8] 孔彥龍,陳超凡,邵亥冰,龐忠和,熊亮萍,汪集暘.深井換熱技術原理及其換熱量評估[J].地球物理學報,2017,60(12):4741-4752.[9] 孔彥龍,黃永輝,鄭天元,等. 地?zé)崮芸沙掷m(xù)開發利用的數值模擬軟件OpenGeoSys:原理與應用. 地學前緣, 2020, 27(01):170-177.[10] Liu C, Li K, Chen Y, Jia L, Ma D. Static Formation Temperature Prediction Based on Bottom Hole Temperature. Energies. 2016; 9(8):646.
